潜水型电磁流量计

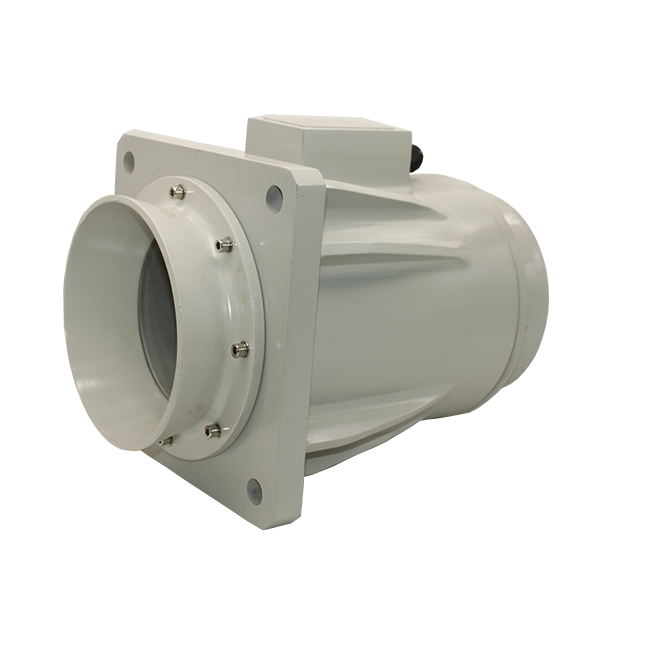

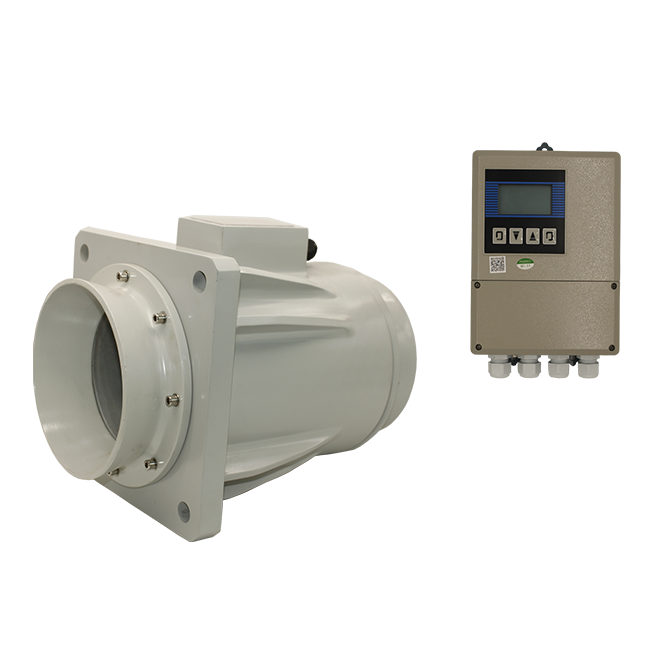

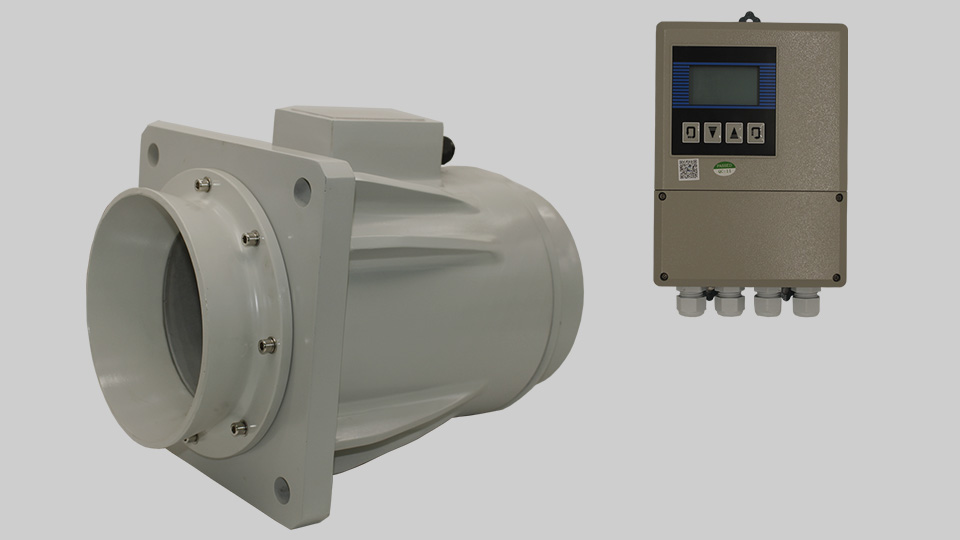

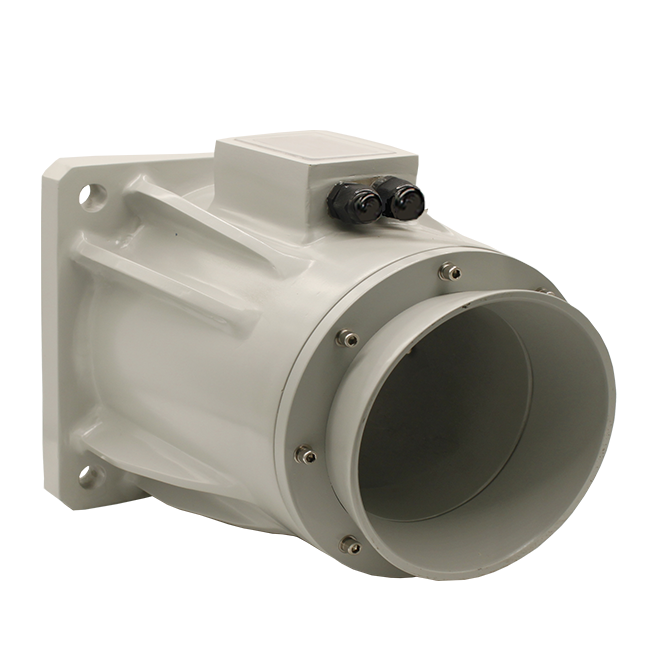

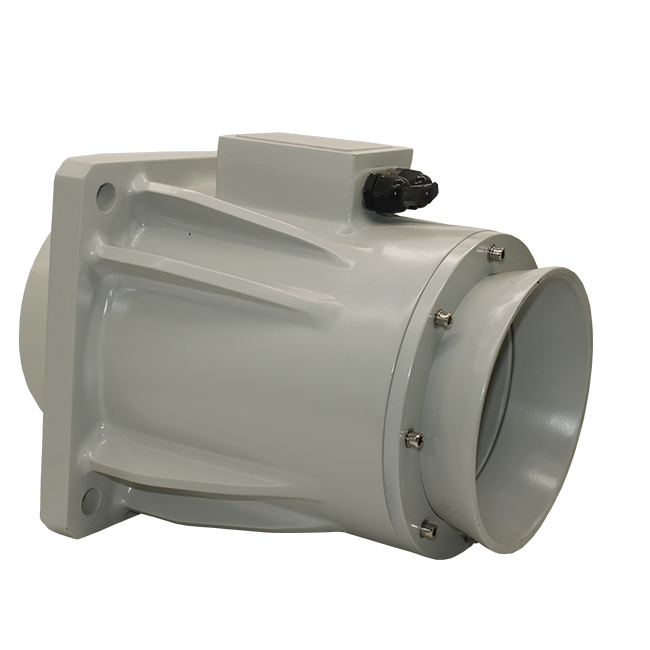

STLD/Q型潜水电磁流量传感器和L-mag型电磁流量转换器配套组成，用于连续测量明渠、暗渠或管道中各种导电液体或液固两相介质的体积流量。 全塑结构密封可靠，无活动部件，无阻力件，耐腐蚀，结构简单，工作可靠。 测量精度不受被测介质温度、压力、粘度、密度 (包括液固比）等物理参数变化的影响，只要被测介质电导率大于20μS/cm，仪表测量不受电导率变化的影响。 參励磁方式为 的低频方波恒流励磁，因而抗干 扰能力强，工作可靠，性能稳定。并且转换器与 传感器具有互换性。 适用于测量液固两相介质，如带有悬浮物、固体 颗粒、纤维等或粘性较大的导电性的浆液，也可以用来测量泥浆、污水、纸浆、矿浆、化学纤维浆等介质的流量。 适用于明渠、暗渠、河道测量。适用于圆形、矩形、梯形和其它形状的渠道。测量不受河水上涨，潮汐，下游水位等变化的影响 。 对上下游直渠段要求低，安装要求低，能在原有渠道上稍加改造即可。施工周期短，安装施工费用低。 采用仿真传感器（分流模型）可扩大流量测量范围。
工作原理
产品优势
技术参数
产品安装
行业应用
工作原理专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业将STLD/Q型潜水电磁流量传感器装在带孔的闸板上，置于渠道中，使液体全部经过传感器流出，测量传感器内的流量即为渠道的流量。
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
产品优势专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；测量管内无阻流件，压损小，直管段要求低；公称通径DN10-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；具有RS485或RS232O数字通讯信号输出；具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；采用SMD器件和表面安装技术，电路可靠性高；可用于相应的防爆场合。技术参数专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业公称通径 50，100，200，400，600，800(mm) 工作压力 0.6、1.0、1.6 连接方式 法兰型 衬里材质 氯丁橡胶 电极材质 含钼不锈钢、钛、哈氏合金C、特殊 结构形式 分体型，沉浸 被测介质温度 0～+40℃ 供电电源 AC220V、DC24V、12V 耗能功率 小于15W 精确度 ±1.5%，±2.5%(与仿真传感器合用时） 大潜水深度 10M 信号输出 4-20mA，RS485 被测介质导电率 大于 20μS/cm
产品安装安装电磁流量计时，需要注意以下几点：安装位置：电磁流量计应安装在管道上游，以确保流体在进入流量计之前能够均匀分布。同时，安装位置应便于维修和校准。管线准备：清理管道内部，防止管内残留物影响电磁流量计。准备相应法兰和密封材料，并根据流量计尺寸和规格准备接口处的防震垫。安装方法：通常通过法兰连接，使用正确工具和扭矩紧固法兰，以防泄漏。接口处需加装防震垫，避免因管道震动引起干扰。接线方式：按照电磁流量计说明书上的接线图进行接线，确保电缆与端子之间连接牢固可靠，并避免信号线和电源线间的干扰。校准及试运行：安装完成后进行校准，以保证测量结果的准确性。试运行前检查各部件是否正常安装并紧固。环境要求：电磁流量计安装位置应避免强烈震动和强电磁场的影响。建议垂直安装，如果水平安装，应确保两电极在同一水平面上。直管段要求：保持前10后5倍的管径长度作为直管段，这对于减少气泡和固体颗粒的影响至关重要。焊接安装：避免将流量计焊接连接，以免损坏流量计。接地措施：变送器外壳、屏蔽线、测量管及变送器两端管道都需要接地，并设置单独接地点，以提高测量准确度。阳光直射：避免电磁流量计直接受阳光直射，高温可能导致。QTLD/F非满管流量计基本功能：可用于开放式非满管管道流量的测量；可应用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续计量；可实现正向和反向双向流量测量；传感器可在恶劣的现场和污水水质下长期工作；流量测量精度高，而且不受下游、支流拥堵、阻塞等因素的影响；测量管道的直管段要求为管道直径的10倍长度；背光源液晶显示器，不管是强光下还是夜晚都能够清晰读取测量数据；非满管流量计显示及输出功能齐全，可显示瞬时流量、流速、累积流量等数据，并具有计算机通讯接口232、485（选配件）；相关产品X
