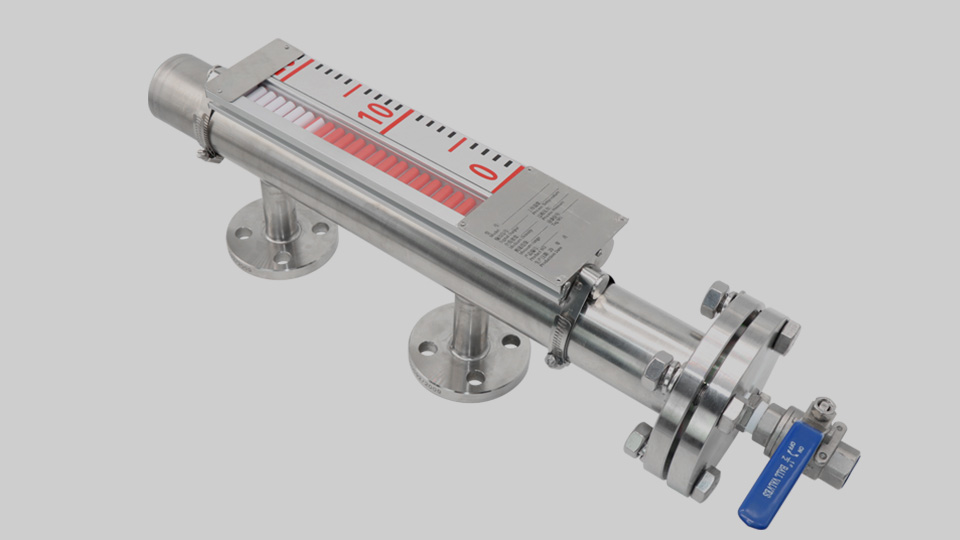

侧装磁翻板液位计
磁翻板液位计用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性能。
产品原理
产品优势
技术参数
产品安装
行业应用
产品原理磁翻板液位计原理磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
产品优势磁翻板液位计结构特点液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁合作用，驱动红、白色翻柱翻转180液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。适用于各种堰和水槽，巴歇尔水槽（ISO）、V型缺口堰、矩形堰（带或不带末端收缩）和定制公式型堰；上下限开关输出：利用磁性浮子随液位移动，使安装在液位计立管设定位置上的管片开关动作实现开-关控制或报警。液位计电远传：在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁糟合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0~10或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。技术参数专业从事仪器仪表、流量检定装置设计、研发、生产、销售为一体的企业测量范围 300~12500mm 准确性 ±10mm 测量原理 浮力原理、磁稠合传感技术 测量介质 各种液体及腐蚀、易燃易爆液体介质 输出形式 现场显示、报警、变送器输出 工作压力 ≤6.3Mpa 介质温度 ≤450°C 介质黏度 ≤0.15pas 介质密度 ≥0.45g/cm3 连接方式 法兰DN20、DN25(松套) 防爆等级 Exd IBT6.ExiacT6 防护等级 IP66 安装方式 侧装、顶装

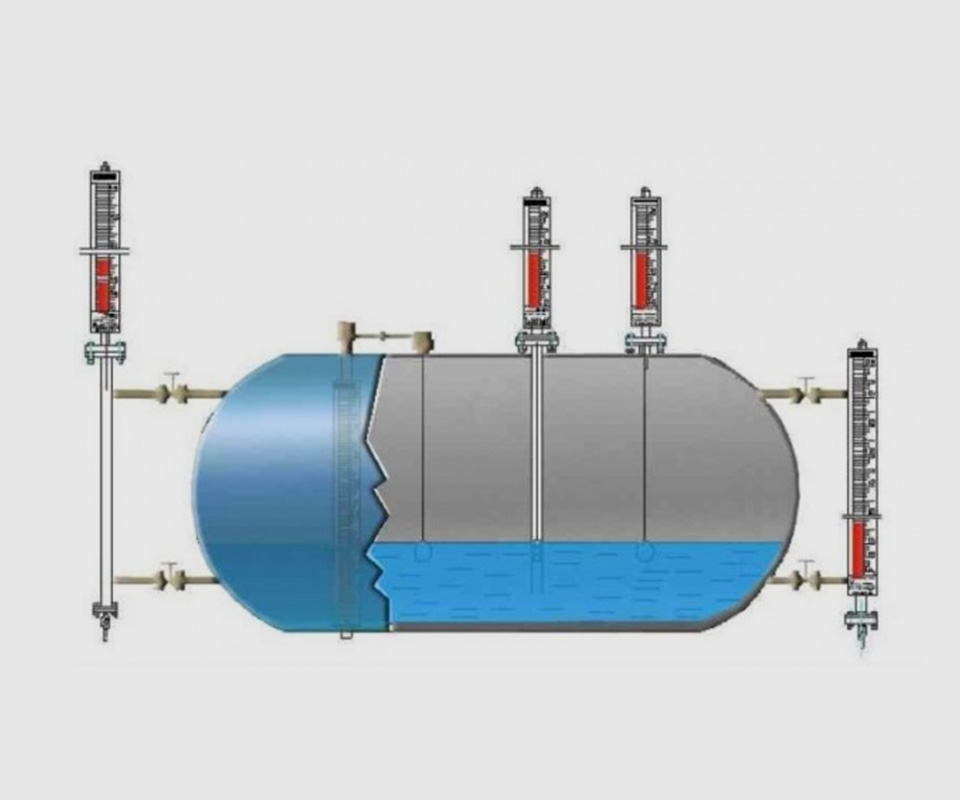

产品安装磁翻板液位计安装液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如；液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色；液位计主体周围不容许有导磁体靠近否则直接影响液位计正常运行；根据介质情况，可定期找开排污法兰清洗主体管沉淀物质；液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻，若发生此现象待液面平稳后可用磁钢重新校正。X
